Descrição

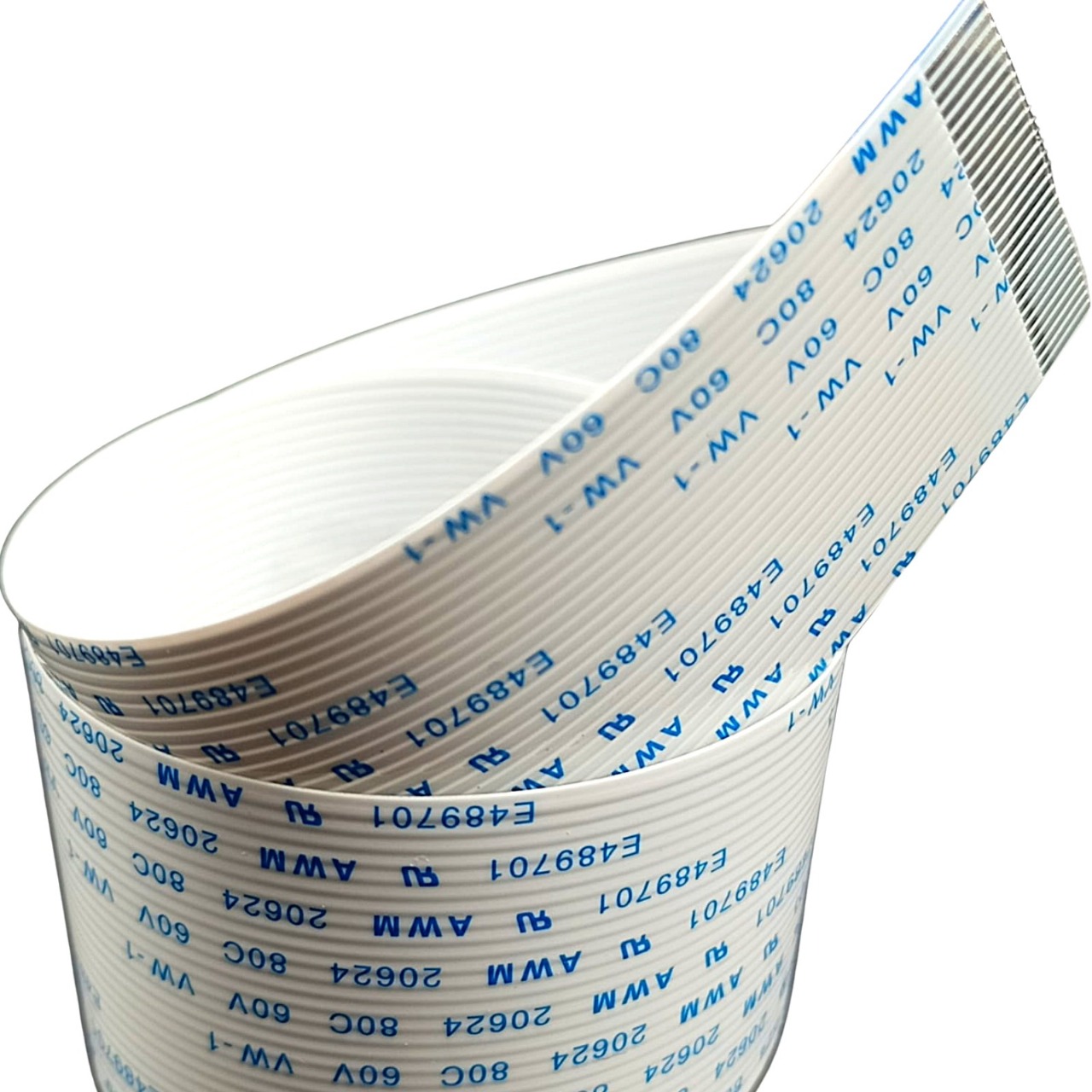

O cabo flat (também chamado de flat cable ou flat flex cable – FFC) é um cabo fino, achatado e flexível, que possui vários condutores (fios) dispostos lado a lado, encapsulados em uma fita plástica. Ele é usado em impressoras, plotters e outros equipamentos eletrônicos para fazer a comunicação elétrica entre partes móveis e a placa lógica (controladora).
No caso das impressoras plotter:
O cabo flat conecta a cabeça de impressão (que se move sobre a mídia — papel, lona etc.) à placa principal da plotter. Como a cabeça de impressão precisa se movimentar lateralmente (no eixo X, normalmente), o cabo flat é ideal porque:
- É flexível e resiste a movimentos repetitivos;
- Pode acomodar vários sinais elétricos (dados e alimentação) em um único cabo;
- Ocupa pouco espaço e é leve.
Função:
- Levar sinais de controle e dados da placa controladora até a cabeça de impressão;
- Conduzir energia elétrica para os atuadores (como resistências ou jatos térmicos);
- Permitir movimentação constante sem romper os fios.
Problemas comuns:
- Quebra por fadiga (por repetidos movimentos);
- Oxidação ou sujeira nos contatos;
- Dano físico (dobras ou cortes acidentais);
- Falso contato nos conectores.
Quando o cabo flat falha, sintomas típicos incluem:
- Cabeça de impressão que não imprime;
- Impressão falhada ou com falhas de cor;
- Erros de comunicação na plotter.
